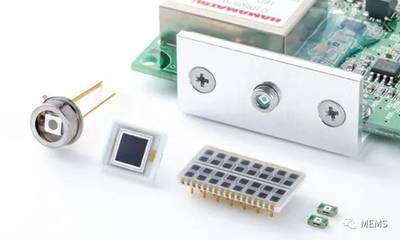

雪崩光电二极管(Avalanche Photodiode, APD)作为一种高灵敏度的光电器件，在光通信、激光雷达、生物医学成像和量子通信等领域发挥着至关重要的作用。其核心优势在于内部增益机制，能够将微弱的光信号放大，实现远距离或低光强环境下的高效探测。自其概念提出以来，APD的专利发展历程清晰地映射了材料科学、工艺技术和应用需求的演进脉络，是光电器件创新的一个缩影。

一、 早期奠基与核心结构专利 (20世纪60-80年代)
APD的原理基础可追溯至20世纪50年代的碰撞电离研究，但首个具有实用价值的APD专利出现在60年代。早期的专利主要集中在基础结构和材料选择上。例如，美国贝尔实验室在1965年提出的关于硅APD的专利，明确了P-N结在反向偏压下的雪崩倍增区设计，奠定了分离吸收与倍增(SAM)结构的雏形。这一时期的专利重点在于实现稳定、可控的雪崩效应，并克服早期器件中普遍存在的击穿电压不均匀、噪声大等问题。锗(Ge)和硅(Si)作为第一代半导体材料，是此阶段APD专利的主要载体。

二、 材料突破与能带工程专利 (20世纪80-90年代)
随着光纤通信向更长波长(1.3μm和1.55μm)发展，传统Si-APD因吸收限制无法满足需求。这一时期的关键专利转向了III-V族化合物半导体，尤其是锑化铟(InSb)、砷化铟镓(InGaAs)和磷化铟(InP)。一系列专利围绕InGaAs/InP材料体系展开，旨在解决InGaAs吸收层在高压下隧道电流激增的问题。标志性的专利是“分离吸收、渐变、倍增”(SAGM)结构及其变体，通过引入组分渐变的中间层，平滑能带过渡，极大降低了暗电流和噪声。关于台面结构和平面结构的工艺专利也大量涌现，以提升器件的可靠性与可制造性。

三、 性能优化与新型结构专利 (20世纪90年代-21世纪初)
此阶段专利的目标是追求更高性能：更高的增益带宽积、更低的过剩噪声和更快的响应速度。专利创新深入到器件的微观设计和物理机制层面。

1. 拉通型结构专利：优化电场分布，使耗尽层“拉通”整个吸收区，改善了频率响应。
2. 多量子阱与超晶格结构专利：利用能带工程，设计交替生长的薄层材料，实现载流子的定向电离，显著降低噪声系数，相关专利成为研究热点。
3. 硅基APD的复兴专利：得益于硅光子学和CMOS工艺的进步，针对近红外(如850nm)和光子计数应用的硅APD专利重新受到关注，重点在于实现单光子灵敏度、集成化和阵列化。

四、 系统集成与前沿应用驱动专利 (21世纪初至今)
当前APD的专利发展呈现出明显的应用驱动和集成化趋势。

1. 单片集成专利：将APD与场效应晶体管(FET)等放大电路集成在同一芯片上，形成接收器组件，相关专利涵盖了电路设计、互连和封装技术，旨在提升系统整体性能、减小体积和成本。
2. 阵列化与成像专利：为满足激光雷达(LiDAR)和高速成像需求，关于APD线阵、面阵的专利激增，聚焦于像素间的隔离、串扰抑制和读出电路集成。
3. 新材料与新机制专利：面向极端性能需求，专利探索扩展到新型低维材料，如石墨烯、过渡金属硫化物(TMDCs)等，利用其独特的光电特性开发新型APD结构。用于量子密钥分发(QKD)的盖革模式APD(Gm-APD或SPAD)的专利，围绕淬灭电路、死时间控制和光子探测效率提升展开激烈竞争。
4. 智能感知与算法结合专利：最新趋势是将APD硬件特性与后端信号处理算法相结合进行专利布局，例如通过专利保护特定的噪声抑制算法或与APD特性匹配的信号重构方法，提升在复杂环境下的感知能力。

与展望
纵观APD的专利发展史，其创新路径从基础物理结构，到材料与能带工程，再到系统集成与算法融合，不断深化。APD的专利竞争将更集中于几个关键方向：一是面向自动驾驶和机器人视觉的高性能、低成本固态激光雷达用APD阵列；二是支撑量子信息技术的超高效率、低暗计数单光子探测器；三是与硅光芯片深度融合的片上集成化光电接收单元。可以预见，随着人工智能、物联网和量子科技等新兴领域的蓬勃发展，APD作为关键的光电传感“触角”，其专利创新活动必将持续活跃，推动光电器件迈向更灵敏、更智能、更集成的未来。
